BOURNS電位器的種類較多，按照電阻體所用材料不同可分為碳膜電位器、金屬膜電位器、繞線電位器、有機實芯電位器及碳質實芯BOURNS電位器等幾種;按照結構不同，BOURNS電位器可分為單聯、雙聯、多聯BOURNS電位器、帶開關電位器、鎖緊型電位器等;還可以按照調節方式的不同可分為旋轉式電位器和直滑式BOURNS電位器。

       bourns電位器怎么檢測及操作時的注意事項前面已經有講過，下面BOURNS電位器代理商百斯特電子科技為大家介紹幾種在電路中常見的一些電位器：

一、線繞BOURNS電位器：線繞BOURNS電位器用合金電阻絲在涂有絕緣材料的金屬或非金屬板上制成的，中心抽頭的簧片可在電阻絲上滑動。線繞電位器用途廣發，可制成普通型、精密型和微調型電位器，且額定功率比較大，電阻的溫度系數小、噪聲低、耐高壓、穩定性好。線性電位器又分為普通線繞電位器、普通多圈線繞電位器、精密多圈線繞電位器、直滑式精密多圈線繞電位器及函數式精密多圈線繞電位器等。

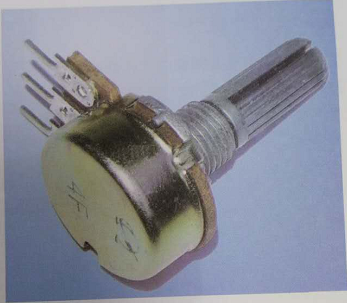

線繞BOURNS電位器

二、直滑式BOURNS電位器：直滑式電位器的電阻體為長方條形，他是通過與滑座相連的滑柄做直線運動來改變電阻值的。其一般用于電視機、音響中做音量控制或均衡控制。

直滑式BOURNS電位器

三、金屬膜BOURNS電位器：金屬膜電位器的電阻體可由合金膜、金屬氧化膜、金屬合成膜、氧化柦膜材料通過真空技術沉積在陶瓷基本上制成的。特點是分辨率高、耐高溫、溫度系數小、噪聲小、平滑性好;但他的阻值范圍較窄，耐磨性不好，價格較貴。

四、帶開關BOURNS電位器：帶開關BOURNS電位器也就是在BOURNS電位器上附加有開關裝置，開關與BOURNS電位器同軸。開關運動與控制方式分為旋轉式和推立式兩種。帶開關BOURNS電位器多用于黑白電視機或其他小型電子產品中做音量控制(或電流、電壓調節)兼電源開關。帶開關BOURNS電位器可分為開關位數有單刀單擲、單刀雙擲和雙刀雙擲。

BOURNS帶開關電位器

五、單聯BOURNS電位器和雙聯BOURNS電位器：?jiǎn)温?lián)電位器由一個獨立的轉軸控制一組電位器，雙聯電位器通常是將兩個規格相同的電位器裝在同一轉軸上，調節轉軸時，兩個電位器的滑動觸點同步轉動。也有部分雙聯電位器為異步異軸。

六、單圈BOURNS電位器和多圈BOURNS電位器：?jiǎn)稳OURNS電位器的滑動壁只能在不到360度的 范圍內旋轉，一般用于音量控制;多圈BOURNS電位器的轉軸每轉一圈，滑動臂觸點在電阻體上僅改變很小一段距離，其滑動臂從一個極端位置到另一個極端位置時，轉軸需要轉動多圈。多圈BOURNS電位器一般用于精密調節電路中、多圈BOURNS電位器屬于精密電位器，分有帶指針、不帶指針等形式，調整圈數有5圈、10圈等數種。該電位器除具有線繞電位的相同特點外，還具有線性優良、等進行精細調整等優點，可廣泛應用與對電阻實行精密調整的場合。

BOURNS多圈電位器

七、有機實芯BOURNS電位器：有機實芯BOURNS電位器是用炭膜、石墨、石英粉、有機粘合劑等配置材料混合加熱后，壓在塑料基體上，再經加熱聚合而成的。該電位器的特點是結構簡單、分辨率高、耐磨性好、阻值范圍寬、耐高溫、體積小、壽命長、可靠性高、多是焊接在電路板上作微調使用;缺點是耐壓低、耐高溫型差、噪聲大。有機實芯電位器可分為小型實芯電位器、直線式實芯電位器、對數式實芯電位器等。

BOURNS有機實芯電位器

八、合成碳膜BOURNS電位器：合成碳膜BOURNS電位器是目前使用最多的一種電位器，其電阻體是用炭膜、石墨、石英粉、有機粘合劑等配置的混合物，涂在膠木板或玻璃板上制成的。這類電位器的阻值變化連續、分辨率高、阻值范圍寬、成本低。但對溫度和濕度的適應性差、滑動噪聲大、使用壽命短。合成炭膜電位器可以分為普通合成碳膜電位器、單聯帶開關(五開關)電位器、雙聯同軸無開關(帶開關)BOURNS電位器、雙聯異軸無開關電位器、小型精密合成碳膜電位器等。

BOURNS合成碳膜電位器

      百斯特作為BOURNS電位器代理商，小編已經把BOURNS電位器的分類及相關的介紹和實物圖都講解的很到位，相信肯定可以幫助到大家。除此之外，百斯特電子科技還代理了北陸電位器、松下可調電阻、ALPS輕觸開關等多種。如想了解相關的性能指標和查看對應BOURNS電位器的實物圖或者更所的進口電子元件產品的，都可登入http://www.www.comjj.cn/咨詢。
